簡單介紹(Briefly Introduction)
本端子截面分析儀是華乃爾科技2006年在中國大陸開發的第一款測試端子剖面專用儀器，也是中國國內第一家開發的測試儀器，經過10余年的不斷優化，從硬件到軟件滿足客戶個性化的需求，而不僅僅是套版某一品牌汽車線束行業的標準，完全可以根據企業內部需要自定產品標準并做判斷。目前用戶上百家，涉及到汽車，家電，電子，電器，新能源，航天，高鐵等多個領域。
主要特點：
1.四重切割安全保護，確保切割時人員安全；
2.夾具采用45#軸承鋼經過高溫硬化處理（非鋁材），防止夾持磨損及齒端松脫。
3.磨拋盤裝好機器后采用CNC精銑處理，全包平面度與光滑度
4.切割盤采用XYZ 3個方向調整，百分表校準垂直度
一、TCM-2000S用途： 本端子截面分析儀是一體型端子切割和研磨儀：包括切割與研磨。 制作一個樣品5分鐘左右即可完成，線徑范圍AWG00-AWG46，最大夾持直徑10mm。 該系統適合汽車業、家電業、電子業等領域端子截面分析測試要求。
Theterminalcross section ofthe analyzerisintegrated terminalcuttingand grindinginstrument,automatic cuttingandgrinding, Cuttingandgrinding timeis about 5minutes,fit diameter rangeAWG00-AWG46; hold max 10 mm terminal diameter. The system is suitablecross-sectionalareas ofthe terminalautomotiveindustry, household appliances industry, electronicindustry and otheranalytical testingrequirements
二、TCM-2000S系統特點(Characteristic)
2.1無需樹脂凝固(Withoutresinsolidification)；
2.2端子專用夾具,適用于不同規格的端子(special Terminalfixture,suitable for differentkinds of terminal blocks)；
標準夾具適用于AWG00～AWG46線（suit for AWG00～AWG46）；
2.3本設備可對切割時可進行端子上下切割位置調整（Thedevicecanbecarried outwhile cuttingthe verticalcutting positionadjustmentterminal）；
2.4方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比、壓接面積等計算（Easy tomeasure terminalcrimp height, widthburrsize, wall thickness, the number ofcopper wire, the compression ratio , crimping and areacalculation）；

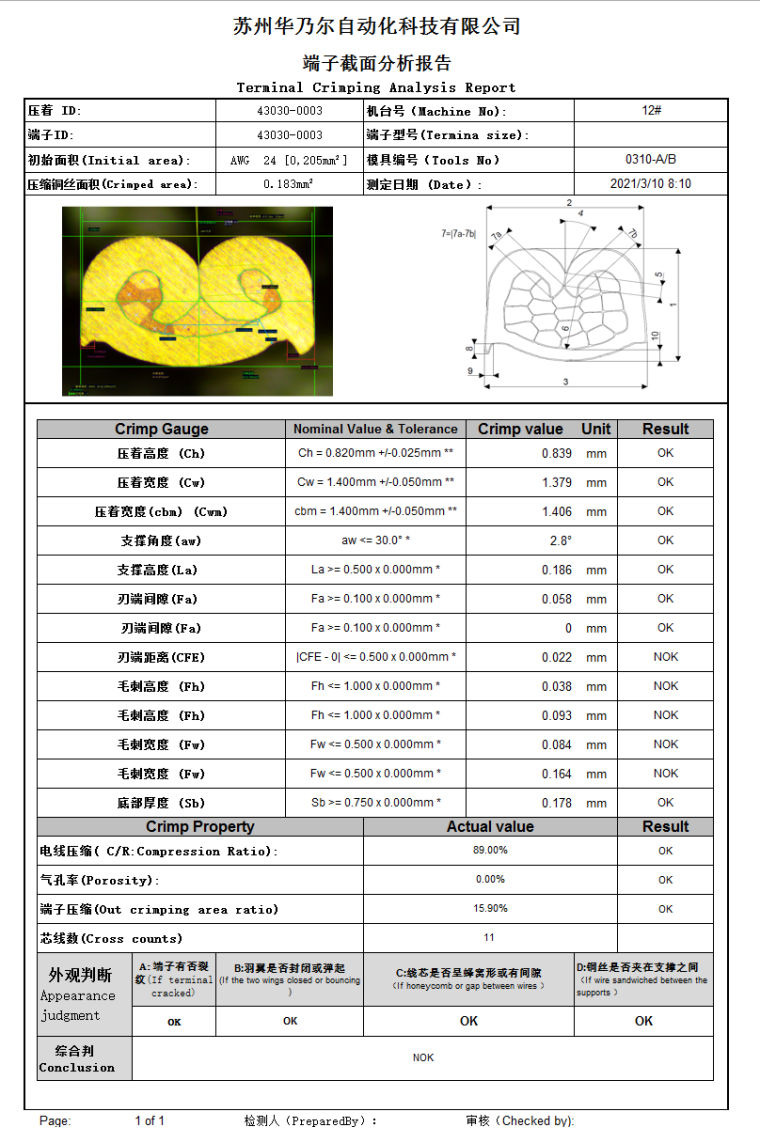

2.5一鍵式導出報告(One-clickExport excel Report)；

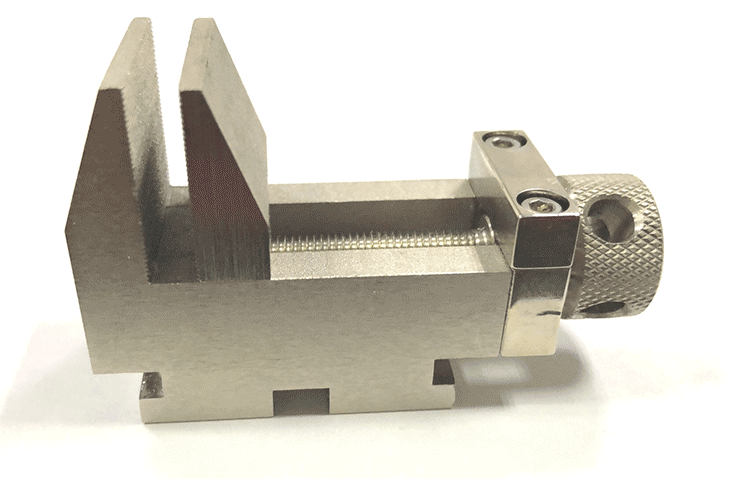

2.6．端子專用夾具可對應各種尺寸的端子
精美的不銹鋼材料夾具（別家為鋁材，易磨損），細牙夾持，精密切割的好助手，耐腐蝕；
2.7．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W，孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099,QC T 417.1-2001等標準;也可以自定義測試標準,不為標準煩惱; 精確定位測試位置，簡潔畫面，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。
三、系統結構(System Structure)
1.端子截面分析(Terminal Analyze)：進口連續變倍光學系統(Imported continuous variable power optical system)；物鏡倍率0.7—4.5X
2.視頻總倍率(Video total magnification)：65~419X
3.適用線徑范圍：AWG00-AWG46，0mm2---50mm2,
4.電源(Power supply)：AC100V~AC240V功率（P）350W
5.成像系統(Imaging Systems)： 德國Balser500萬高清彩色數字CCD攝像頭
6.切割片規格：Φ125X0.5mm
7.研磨砂紙(Polishing sandpaper)：1500#,
8.華乃爾精密一體式自動切割研磨設備(Model),TCM-2000S；
9.專業端子截面分析軟件(Professional terminal section analysis software),
10.高精度基準尺（Standard optical device）:0.1/10mm
11.端子金相配件
12.照明光源(Lighting)：可調白光照明裝置
13. 電腦一體機
